產(chǎn)品類別
Product category
聯(lián)系我們
Contact us
- 山東君鵬鋼鐵有限公司
聯(lián)系人：武尚軍
電話：0635-5080919
5080989
13969510788
18866523789
傳真：0635-8800525
郵箱：413029429@qq.com
地址：山東省聊城市開發(fā)區(qū)匯通國際物流園A112
網(wǎng)址：qqwmk.cn
產(chǎn)品中心您現(xiàn)在的位置：精軋光亮無縫鋼管

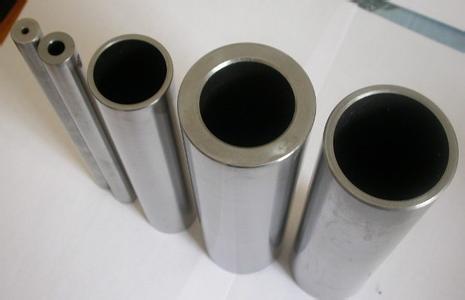

精密光亮鋼管
2020-12-01
|
精密光亮管是一種通過精拔或冷軋?zhí)幚砗蟮囊环N高精密的鋼管材料。由于精密光亮管內(nèi)外壁無氧化層、承受高壓無泄漏、高精度、高光潔度、冷彎不變形、擴(kuò)口、壓扁無裂縫等有點(diǎn)，所以主要用來生產(chǎn)氣動(dòng)或液壓 元件的產(chǎn)品，如氣缸或油缸，可以是無縫管，也有焊接管。精密光亮管的化學(xué)成分有碳C、硅Si、錳Mn、硫S、磷P、鉻Cr。優(yōu)質(zhì)碳鋼、精軋、無氧化光亮熱處理(NBK狀態(tài))、無損檢測、鋼管內(nèi)壁以專用設(shè)備刷洗并經(jīng)過高壓沖洗、鋼管上防銹油作防銹處理、兩端封蓋作防塵處理。
鋼管內(nèi)外壁高精度、高光潔度，熱處理后鋼管無氧化層，內(nèi)壁清潔度高，鋼管承受高壓，冷彎不變形，擴(kuò)口、壓扁無裂縫，天津世紀(jì)中聯(lián)提供的精密鋼管能作各種復(fù)雜變形及機(jī)械加工處理。鋼管顏色：白中帶亮，具有較高金屬光澤。
主要用途：
汽車、機(jī)械配件等對鋼管的精度、光潔度有很高要求的機(jī)械。精密鋼管用戶不僅僅是對精度、光潔度要求比較高的用戶了，因精密光亮管精度高，公差能保持在2--8絲，所以很多機(jī)械加工用戶為了節(jié)省工、料、時(shí)的損耗，將無縫鋼管或者圓鋼正慢慢的轉(zhuǎn)變?yōu)榫芄饬凉堋?/span>
力學(xué)性能
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
牌 號
|
交 貨 狀 態(tài)
|
|||||
|
冷加工/硬(Y)
|
冷加工/軟(R)
|
消除應(yīng)力退火(T)
|
||||
|
ób≥/MPa
|
δ 5≥(%)
|
ób≥/MPa
|
δ5≥(%)
|
ób≥/MPa
|
δ5≥(%)
|
|
|
10
|
410
|
6
|
375
|
10
|
335
|
12
|
|
20
|
510
|
5
|
450
|
8
|
430
|
10
|
|
30
|
590
|
4
|
550
|
6
|
520
|
8
|
|
45
|
645
|
4
|
630
|
5
|
610
|
7
|
回火脆性
精密光亮管淬火得到馬氏體組織后，在450～600℃溫度范圍回火；或在650℃回火后以緩慢冷卻速度經(jīng)過350～600℃；或者在650℃回火后，在350～650℃溫度范圍長期加熱，都使精密光亮管產(chǎn)生脆化現(xiàn)象如果已經(jīng)脆化的20#精密鋼管重新加熱到650℃然后快冷，可以恢復(fù)韌性，因此又稱為%26ldquo;可逆回火脆性%26rdquo;高溫回火脆性表現(xiàn)為精密光亮管的韌性一脆性轉(zhuǎn)化溫度的升高。高溫回火脆性。敏感度一般用韌化狀態(tài)和脆化狀態(tài)的韌性一脆性轉(zhuǎn)化溫度之差(%26Delta;T)來表示。高溫回火脆性越嚴(yán)重，精密光亮管的斷口上沿晶斷口比例也越高。
精密光亮管中元素對高溫回火脆性的作用分成：(1)引發(fā)精密光亮管的高溫回火脆性的雜質(zhì)元素如磷、錫、銻等。(2)以不同形式、不同程度促進(jìn)或減緩高溫回火脆性的合金元素。有鉻、錳、鎳、硅等起促進(jìn)作用，而鉬、鎢、鈦等起延緩作用。碳也起著促進(jìn)作用。一般碳素精密光亮管對高溫回火脆性不。敏感，含有鉻、錳、鎳、硅的二元或多元合金鋼則很敏感，其敏感程度依合金元素種類和含量而不同。
回火精密光亮管的原始組織對鋼的高溫回火脆性的敏感程度有顯著差別。馬氏體高溫回火組織對高溫回火脆性敏感程度最大，貝氏體高溫回火組織次之，珠光體組織最小。
精密光亮管的高溫回火脆性的本質(zhì)，普遍認(rèn)為是磷、錫、銻、砷等雜質(zhì)元素在原奧氏體晶界偏聚，導(dǎo)致晶界脆化的結(jié)果。而錳、鎳、鉻等合金元素與上述雜質(zhì)元素在晶界發(fā)生共偏聚，促進(jìn)雜質(zhì)元素的富集而加劇脆化。而鉬則相反，與磷等雜質(zhì)元素有強(qiáng)的相互作用，可使在晶內(nèi)產(chǎn)生沉淀相并阻礙磷的晶界偏聚，可減輕高溫回火脆性稀土元素也有與鉬類似的作用。鈦更有效地促進(jìn)磷等雜質(zhì)元素在晶內(nèi)沉淀，從而減弱雜質(zhì)元素的晶界偏聚減緩了高溫回火脆性。
降低精密光亮管高溫回火脆性的措施有：(1)在高溫回火后用油冷或水快速冷卻以抑制雜質(zhì)元素在晶界偏聚；(2)采用含鉬精密光亮管種，當(dāng)鋼中鉬含量增加到0．7%時(shí)，則高溫回火脆化傾向大大降低，超過此限20#精密鋼管中形成富鉬的特殊碳化物，基體中鉬含量降低，精密光亮管的脆化傾向反而增加；(3)降低20#精密鋼管中雜質(zhì)元素的含量；(4)長期在高溫回火脆化區(qū)工作的部件，單加鉬也難以防止脆化，只有降低20#精密鋼管中雜質(zhì)元素含量，提高精密光亮管的純凈度，并輔之以鋁和稀土元素的復(fù)合合金化，才能有效地防止高溫回火脆性。
一：已知無縫光亮管外徑、規(guī)格、壁厚求能承受壓力計(jì)算方法(鋼管不同材質(zhì)抗拉強(qiáng)度不同)
壓力=(壁厚*2*鋼管材質(zhì)抗拉強(qiáng)度)/(外徑*系數(shù))
二：已知無縫管無縫鋼管外徑和承受壓力求壁厚計(jì)算方法：
壁厚=(壓力*外徑*系數(shù))/(2*鋼管材質(zhì)抗拉強(qiáng)度)
三：無縫光亮管壓力系數(shù)表示方法：
鋼管壓力P<7Mpa 系數(shù)S=8
7<鋼管壓力P<17.5 系數(shù)S=6
鋼管壓力P>17.5 系數(shù)S=4
常用規(guī)格表
規(guī)格 規(guī)格 規(guī)格 規(guī)格 規(guī)格 規(guī)格 規(guī)格 規(guī)格
18*2 23*3 30*6 38*2.5 50*2 58*3 68*3 78*8
10*2.5 23*4 32*2 38*3 50*2.5 58*4 68*4 80*2
16*2 24*2 32*2.5 38*3.5 50*3 58*6 68*6 80*3
16*2.5 24*3 32*3 38*4 50*4 59*2 70*2 80*4
16*3 24*4 32*3.5 38*6 50*6 59*3 70*3 80*6
17*2 25*2 32*4 40*2 51*2 59*4 70*4 80*8
17*2.5 25*3 32*5 40*3 51*3 59*6 70*6 80*12
17*3 25*4 32*6 40*4 51*4 60*2 72*2 81*2
18*2 27*2 34*2 40*5 52*2 60*3 72*3 81*4
18*2.5 27*3 34*2.5 40*6 52*3 60*4 72*4 81*6
18*3 27*4 34*3 42*2 52*4 60*6 72*6 81*8
19*2 28*2 34*4 42*3 52*6 62*2 75*2 81*12
19*2.5 28*2.5 34*5 42*4 53*2 62*3 75*3 82*4
19*3 28*3 34*6 42*6 53*3 62*4 75*4 82*6
19*3.5 28*3.5 35*2 45*2 53*4 62*6 75*6 82*8
18*2 23*3 30*6 38*2.5 50*2 58*3 68*3 78*8
10*2.5 23*4 32*2 38*3 50*2.5 58*4 68*4 80*2
16*2 24*2 32*2.5 38*3.5 50*3 58*6 68*6 80*3
16*2.5 24*3 32*3 38*4 50*4 59*2 70*2 80*4
16*3 24*4 32*3.5 38*6 50*6 59*3 70*3 80*6
17*2 25*2 32*4 40*2 51*2 59*4 70*4 80*8
17*2.5 25*3 32*5 40*3 51*3 59*6 70*6 80*12
17*3 25*4 32*6 40*4 51*4 60*2 72*2 81*2
18*2 27*2 34*2 40*5 52*2 60*3 72*3 81*4
18*2.5 27*3 34*2.5 40*6 52*3 60*4 72*4 81*6
18*3 27*4 34*3 42*2 52*4 60*6 72*6 81*8
19*2 28*2 34*4 42*3 52*6 62*2 75*2 81*12
19*2.5 28*2.5 34*5 42*4 53*2 62*3 75*3 82*4
19*3 28*3 34*6 42*6 53*3 62*4 75*4 82*6
19*3.5 28*3.5 35*2 45*2 53*4 62*6 75*6 82*8
常用材質(zhì)化學(xué)成分
10# 0.07~0.13 0.17~0.37 0.35~0.65 ≤0.035 ≤0.035
20# 0.17~0.23 0.17~0.37 0.35~0.65 ≤0.035 ≤0.035
35# 0.32~0.39 0.17~0.37 0.35~0.65 ≤0.035 ≤0.035
45# 0.42~0.50 0.17~0.37 0.50~0.80 ≤0.035 ≤0.035
40cr 0.37~0.44 0.17~0.37 0.50~0.80 ≤0.035 ≤0.035 0.08~1.10
25Mn 0.22~0.2 0.17~0.37 0.70~1.00 ≤0.035 ≤0.035 ≤0.25
37Mn5 0.30~0.39 0.15~0.30 1.20~1.50 ≤0.015 ≤0.020
標(biāo)準(zhǔn)，材質(zhì)，交貨狀態(tài)
主要標(biāo)準(zhǔn)：GB/T3639，DIN2391-94/C，DIN2445，EN10305，DIN1630，DIN1629，ASTM A106，ASTM A179，JIS G3445
主要材質(zhì)：10#，20#，35,45,40Cr,25Mn.37Mn5,St35(E235),St37.4,St45(E255),St52(E355)
主要交貨狀態(tài)：NBK(+N)，GBK(+A)，BK(+C)，BKW(+LC)，BKS(+SR
